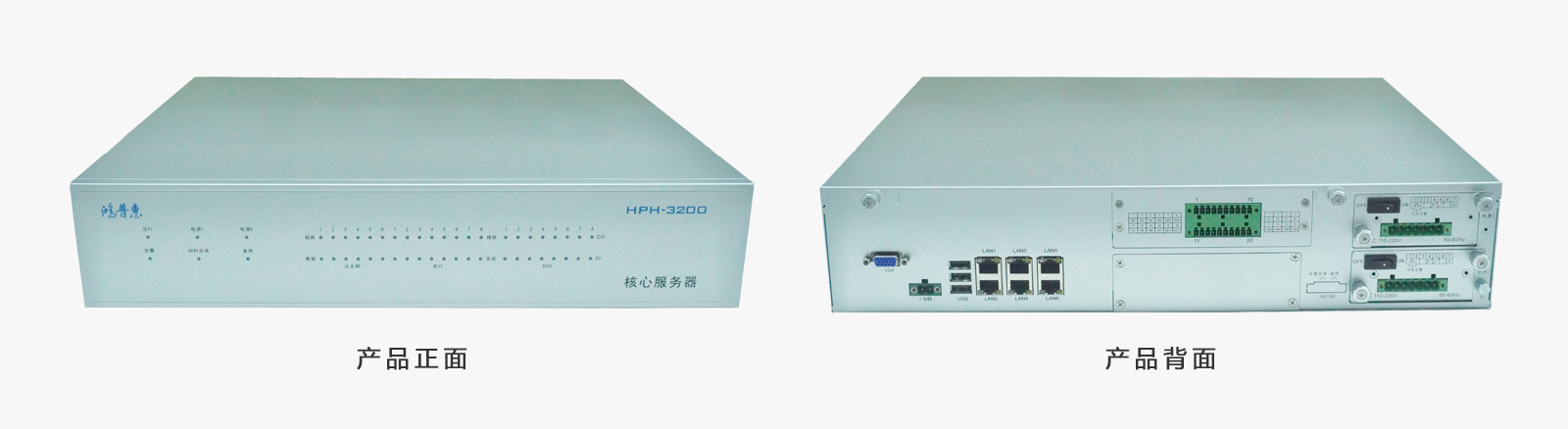

HPH-3200核心服务器
● 通过中国电科院EMC电力4级认证，符合IEC-61850-3标准
● 板载Intel Apollo Lake／Bay Trail嵌入式处理器
● 最大支持到8GB DDR3L，VGA显示接口
● 板载6×GbE，lO／lOOMbps BaseT RJ-45接口，可扩展至12路
● 可支持8路4-20mA模拟输入，8路RS-232／485隔离串口，8路输出
● 支持Windows、Linux操作系统
● 低功耗，无风扇设计
产品概述
HPH-3200是一款工业级高性能通讯管理机，CPU等级为Intel Apollo Lake／Bay Tra订低功耗处理器。整机采用内部模块化设计，根据不同需求可以有多种规格供客户选择。HPH-3200适合于工业现场2u机架式安装方式，EMC：电力4级标准，符合IEC-61850-3和IEEE-1613的设计标准，是工业通讯管理应用的理想解决方案，特别适用于电力，智能／轨道交通，石油和天然气等需要多种通讯控制的领域。
| 系统 | LED指示灯 | ||
CPU | HPH-3200A: Intel Celeron J1900 4核 2.0GHz HPH-3200B: Intel Atom x5- E39404核 1.6GHz | 电源/存储 | PWR1/PWR2 |
内存 | 1 xSO-DIMM,最大支持到8GB DDR3L | 可编程灯 | 4xPIO，客户自定义 |
存储 | 2x SATA | LAN | 6/12x Link,6/12xACT |
USB | 3 xUSB2.0接口，2xUSB Pin Header | COM | 8 x TX,8 x RX |
显示 | VGA接口 | 机械特性 | |
视频解码 | 集成高清视频硬件解码功能 | 尺寸 | 440 (W) x88 (H) x348 (D)mm |
扩展总线 | PCle扩展(8DI、 6DO卡X2) | 工作环境 | |
操作系统 | Windows 8及Linux3.10以上 | 工作温度 | -40~70°C (配合工业级宽温存储设备) |
其他 | B码对时接口，2路DO Relay接口 | 工作湿度 | 5~95%RH,不凝结 |
网口 | 存储温度 | -40~ 80°C | |
LAN | 板载6xRJ45接口，支持6网口扩展 | 电源需求 | |
数据传输率 | 10/100/1000Mbps自适应 | 电源输入 | 交流: 85V~285V，直流: 88V~400V,支持双路输入 |
隔离 | 内建1.5KV隔离保护 | 报警 | 超限/断电继电器报警 |
串口 | 接口方式 | 7-pin端子 | |
通讯标准 | 8xRS-232/485，RS-485自流控 | 典型功耗 | 基本系统15W,依不同模块配置功耗不同 |
接口类型 | 2x 10- Pinfor COM1~COM8 | 测试认证 | |
波特率 | RS-232: 50bps~115.2Kbps RS-422/485: 50bps~921.6Kbps | EMC | 电力四级 |
隔离保护 | 2KV隔离设计，静电/浪涌/EFT电力4 级保护设计 | ||
