• 室内监控组网方案

在商业楼宇等室内公共区域的视频监控应用中，可以采用全光交换机的组网方案，采用交换机搭建视频监控网络的拓扑如图所示：

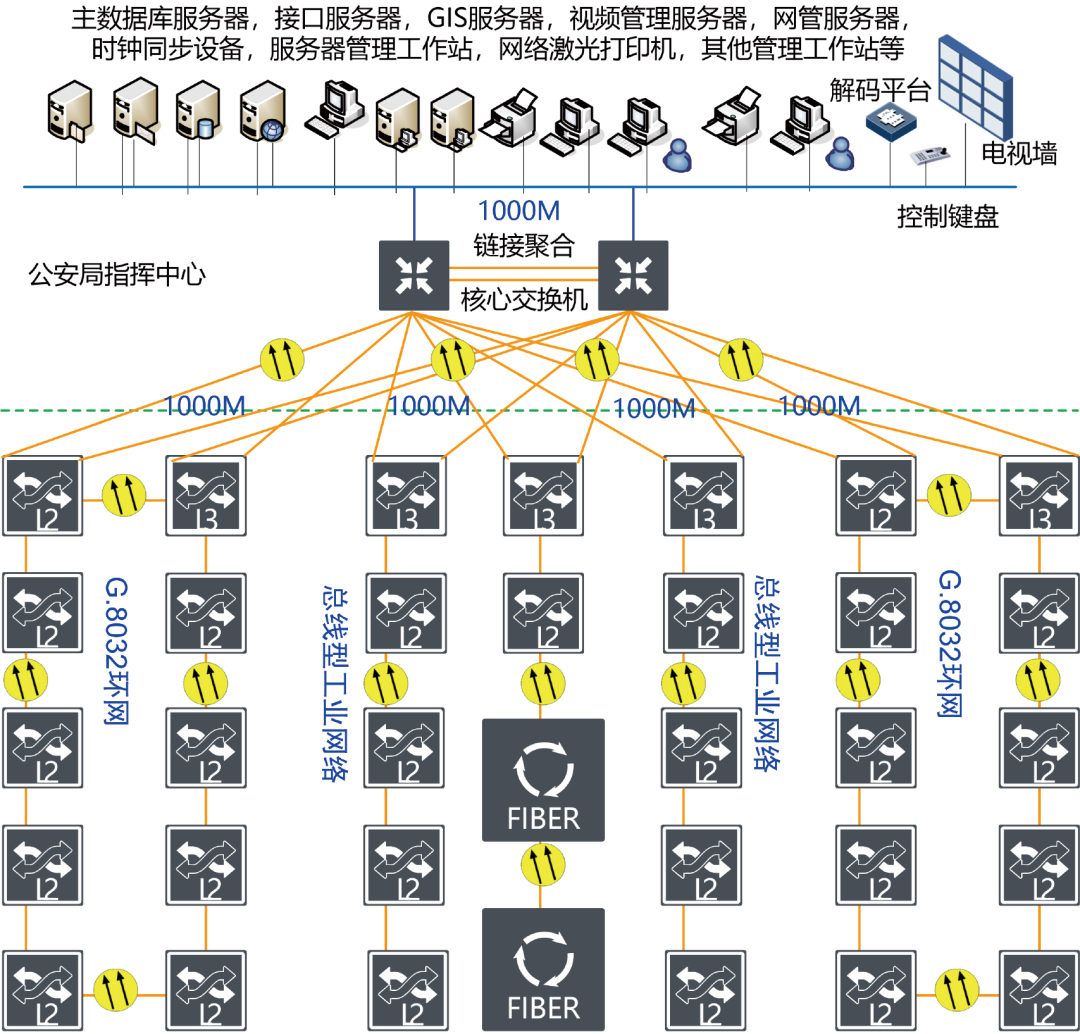

  平安城市室内监控网络拓扑示意图

• 户外监控组网方案

针对公安局/交管局室外型的监控/电警等业务，可以通过附近基站或者乡镇机房中的汇聚设备，与工业交换机联合组网。根据光纤部署的需求，组成星型、链型、环形等网络拓扑。

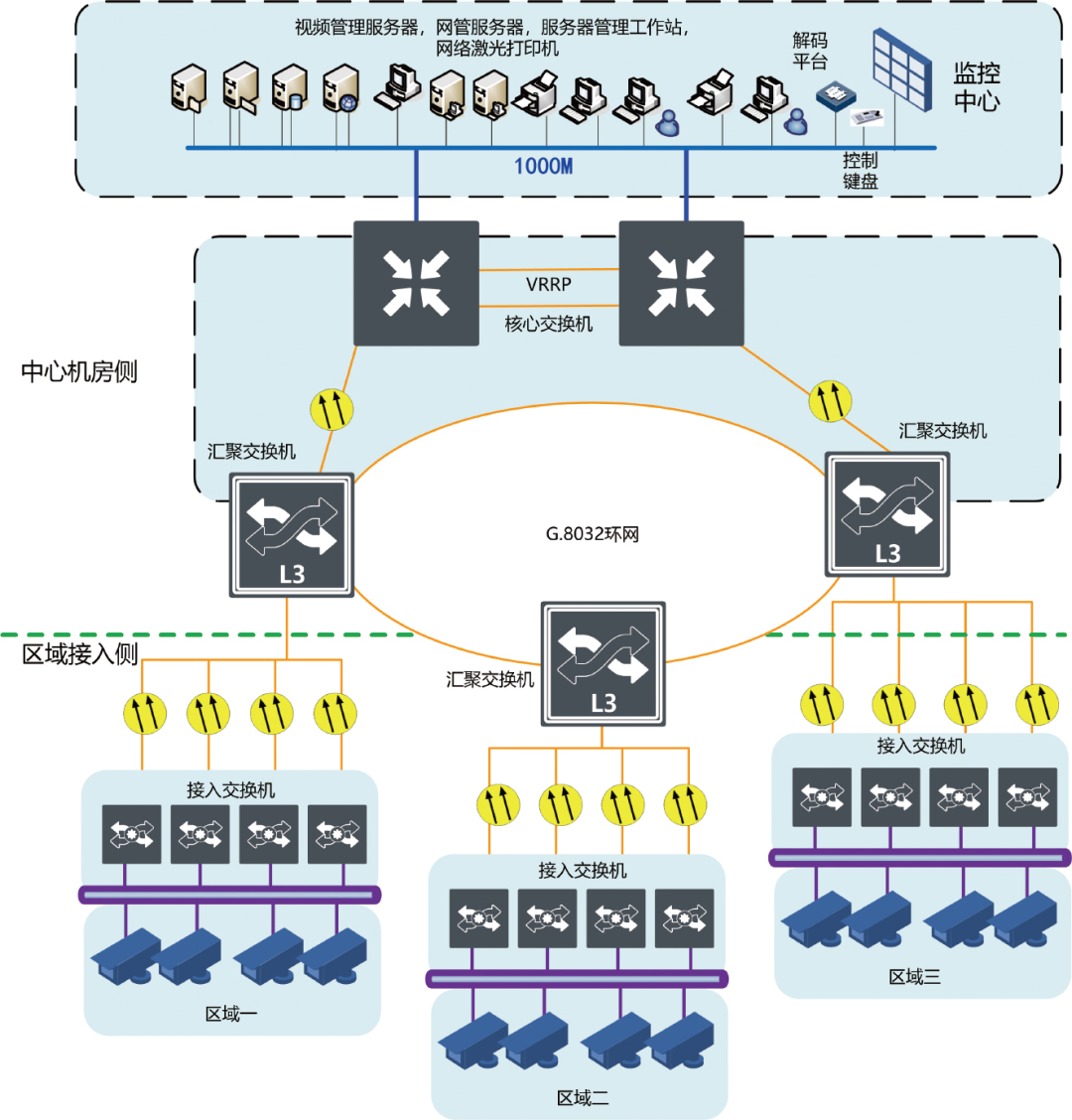

  平安城市户外监控网络拓扑示意图

• 总体网络建设遵循以下基本原则：

• 高性能

针对高清视频监控在实际网络中，经常遇到的高清视频卡顿问题，我们给出了完善的解决方案。造成视频卡顿的根本原因是摄像头的数据发送模式为突发模式，非常容易引起网络拥塞，从而导致网络丢包。同时由于目前实时视频监控采用UDP协议，丢包会引起丢帧，最终造成视频卡顿。针对这种现象，我们提供了高带宽的组网方案，以及高缓存的交换机产品。

• 高可靠

针对平安城市部署分散的特点，我们给出了高可靠的ITU G.8032环网解决方案。该协议能够保证线路或设备意外发生故障时，网络能够在20ms以内快速倒换，从而保证了业务的稳定性。产品可靠。工业级产品能够在高温、高湿、高寒、高海拔、雷击、强电磁干扰等环境下稳定工作。

• 易配置

即插即管的统一配置方案，是专门针对平安城市工期短、工作量大、部署分散等特点，推出的简单部署方案，能够极大简化客户前期安装调试的工作量。考虑到用户数量和业务种类的发展，要求对于核心交换机与汇聚交换机具有强大的扩展功能，视频监控网络要建设成完整统一、组网灵活、易扩充的弹性网络平台，能够随着需求变化，充分留有扩充余地。

• 易维护

网管平台能够统一管理鸿普惠所有在网设备，具备拓扑发现、故障管理、网络日志、性能管理、设备管理和配置管理等功能，同时具备自动生成统计报表的功能，方便用户对网络的管理和运维。
